7 – XP SpiderScan 2D

Le XP SpiderScan 2D est un robot motorisé conçu pour l’inspection panoramique des canalisations et conduites. Son système de centrage maintient la caméra dans l’axe de la canalisation afin d’obtenir une acquisition régulière de toute la paroi.

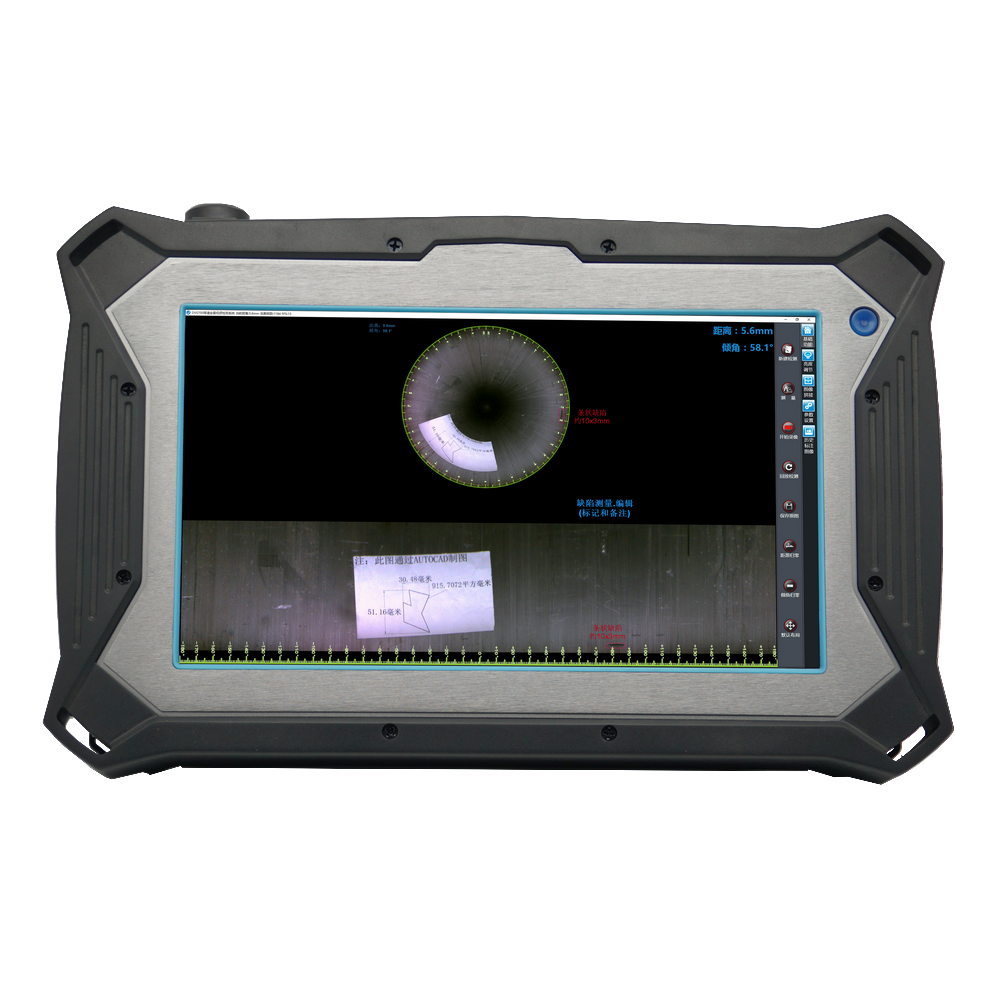

Sa caméra haute résolution (de 5MP à 12MP selon version) offre une vision panoramique à 360° en un seul passage. Le logiciel restitue en temps réel une vue 2D déroulée de la paroi, facilitant ainsi l’identification et la localisation des fissures, corrosions, défauts de soudure et autres anomalies ou défauts.
Le système permet également de mesurer directement sur l’image la longueur, la largeur et la surface des défauts détectés.

Avec une vitesse d’inspection pouvant atteindre 3m/min, le XP SpiderScan 2D est particulièrement adapté au contrôle des canalisations et tuyauteries dans les environnements industriels, pétrochimiques, chimiques, énergétiques ou navals de DN100 à 400mm, avec coudes minimum en 1.5D.

PLUS PRODUIT :

VISION PANORAMIQUE 360°

Toute la circonférence inspectée en un seul passage grâce à la caméra fisheye (vision 185°)

RESOLUTION JUSQU’À 12 MP

Imagerie haute résolution jusqu’à 4000 × 3000 pixels et éclairage LED haute luminosité, réglable

PAROI DÉPLIÉE EN 2D

Visualisation panoramique continue de la surface interne de la conduite (précision + 5%)

MESURE DES DÉFAUTS

Longueur, largeur, surface et position du défaut pour leur positionnement longitudinal et angulaire

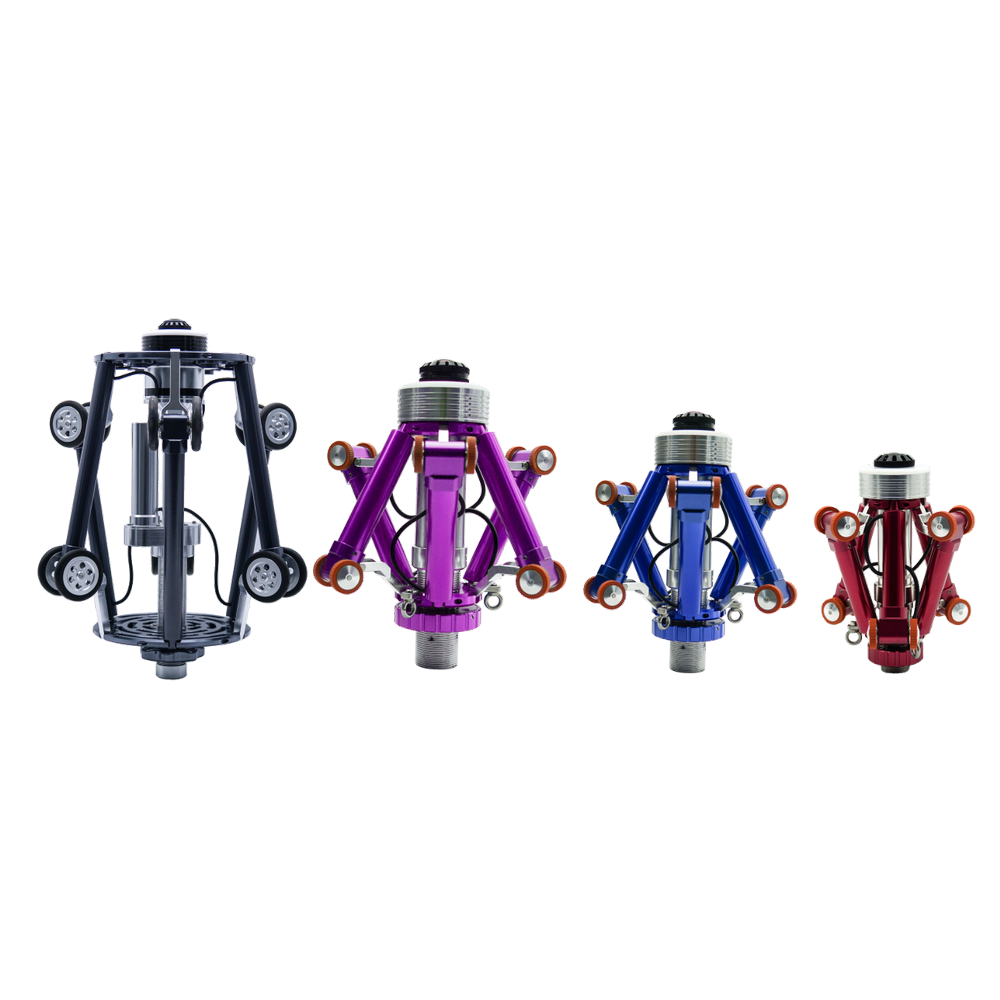

ROBOT AUTOCENTRÉ

4 bras pour maintenir la caméra dans l’axe de la conduite (plusieurs versions selon diamètres)

INSPECTION JUSQU’À 3 M/MIN

Acquisition panoramique pendant l’avancement (vitesse constante) pour une inspection rapide
